生物基改性纤维Sorona®功能针织产品的开发

王显其1，关燕2，李良1，位国栋1
(1.青岛雪达集团有限公司，2.青岛市新型纤维应用研发专家工作站)

　　摘要：在介绍生物基改性纤维Sorona®性能特点的基础上，采纳14.8tex的生物基改性纤维Sorona®、芦荟纤维、珍珠纤维(40：30：30)混纺化纤织物纱为主要原材料，和18.5tex的聚丙烯腈纤维、Viloft®、牛奶纤维(55：40：5)混纺化纤织物纱，以及4.4tex纶进行交错，在双面花盘提花针织物机上开发生物基改性纤维Sorona®功能舒适性针织物产品。详细介绍产品的织造工艺和染整工艺，以及编织和染整过程中的技术难点和解决方案。并对产品的各项功能性指标进行检测。结果表明，该织物含有氨基酸等生物活性成分，具有抑菌抑菌、营养肌肤、遮光等保健功能，符合面料品舒适性、功能性、环保性的要求，是一种具有广阔市场前景的新型生态面料品。
　　关键词：Sorona®；混纺化纤织物纱；提花针织物机；功能性；针织物物；氨基酸
　　随着人们越来越关注面料品的舒适、环保、保健及生态功能性，各种新型纤维和新品种布料不断开发成功，推向市场。基于此，本文将生物基改性纤维Sorona®、珍珠纤维、芦荟纤维合理搭配，采纳新颖的织物组织，研究可行的织造工艺、染整工艺，使多种纤维优势互补，开发出生物基改性Sorona®功能舒适性产品。
　　1 原材料性能概述
　　1.1生物基改性纤维Sorona®
　　Sorona®是一种添加了适量天然负离子矿物粉体、利用可再生资源生产的新型纤维。利用生化方法生产的Sorona®纤维意味着有37%的原材料来自天然可再生资源(而非石化原材料)，从而减少了对不可再生石油资源的依赖性；相同产量的生物基改性纤维Sorona®，和基于石化原材料的锦纶纤维相比，在生产过程中可以减少30%的能源消耗，并减少63%的温室效应气体(二氧化碳)排放；纤维具有肯定的功能性，手感柔软、弹性及回弹性好、易上色、染色坚牢度高；和其他纤维混纺化纤织物或交错可形成舒爽布料，是极具进展潜力的一种新型纤维。
　　1.2芦荟纤维
　　芦荟纤维是在常规黏胶纤维中加入芦荟提取液而制成。由于采纳了特别工艺，使芦荟提取液中的活性成分在制成纤维后仍能继续保留，因而具有抑菌抑菌、营养肌肤的保健作用，芦荟纤维中的天门冬氨酸、甘氨酸、丝氨酸等多种氨基酸，能有效隔离紫外线。
　　1.3珍珠纤维
　　珍珠纤维是将纳米级珍珠粉加入纺丝溶液中而制成的。珍珠纤维中的纳米碳酸钙具有遮光和防皮肤老化作用；珍珠纤维含有多种人体必须的氨基酸、微量元素以及活性钙等成分，具有营养皮肤、发射远红外线等保健功效。
　　2.编织工艺
　　2.1原材料选择

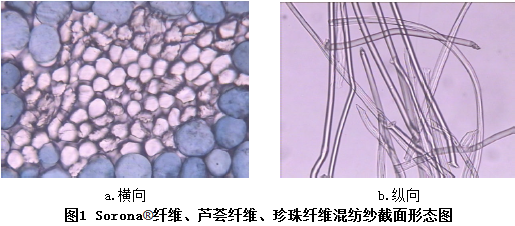

　　采纳14.8tex的生物基改性纤维Sorona®、芦荟纤维、珍珠纤维(40：30：30)混纺化纤织物纱为主要原材料，和18.5tex的聚丙烯腈纤维、Viloft®、牛奶纤维(55：40：5)混纺化纤织物纱，以及4.4tex(40D)氨纶进行交错。图1为生物基改性纤维Sorona®、芦荟纤维、珍珠纤维混纺化纤织物纱的横截面及纵向形态图。

　　2.2组织结构
　　组织结构采纳变化罗纹组织和变化平针组织相结合编织的的提花组织，其断面示意图见图2。

　　其中，变化罗纹组织采纳18.5tex聚丙烯腈纤维、Viloft®、牛奶纤维混纺化纤织物纱编织，编织过程中提花盘在针筒处提花，形成布料正面，体现出站体花纹效果；变化平针组织采纳14.8tex生物基改性纤维Sorona®混纺化纤织物纱和氨纶在针盘编织，形成布料反面，反面生物基改性纤维Sorona®混纺化纤织物纺纱线圈浮点多。

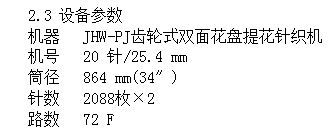

　　2.4织针排列
　　织针排列采纳罗纹对位。
　　2.5选针原理
　　针盘织针通过三角进行选针，针筒针织物通过花盘上安装的钢米进行选针，完成提花编织。
　　2.6花型意匠图

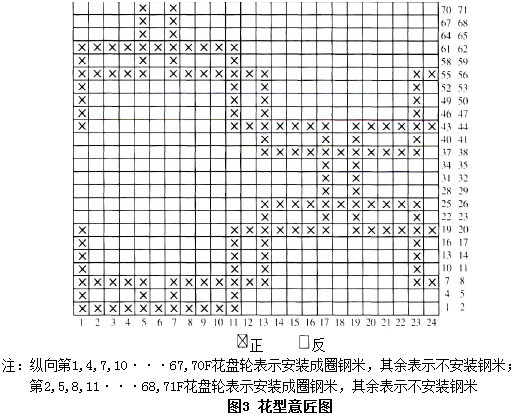

　　花型意匠图举例见图3。
　　该意匠图为所设计花型的小单元循环，花宽为24纵行，花高为24横列。织机导纱口共72F，可形成24个成圈系统。

　　2.7三角排列

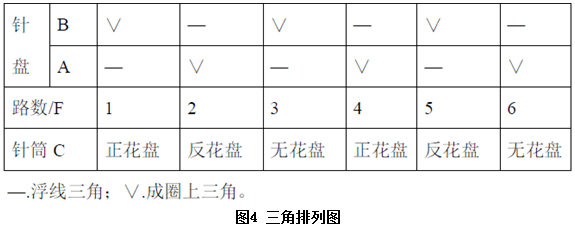

　　三角排列如图4所示。

　　2.8穿纱方式及线圈长度
　　第1F和第4F穿入聚丙烯腈纤维、Viloft®、牛奶纤维混纺化纤织物纱，线圈长度为260mm/100针；
　　第2F和第5F穿入生物基改性纤维Sorona®、芦荟纤维、珍珠纤维混纺化纤织物纱，线圈长度为410mm/100针；
　　第3F和第6F穿入氨纶，线圈长度为95mm/100针，第3F和第6F穿入生物基改性纤维Sorona®、芦荟纤维、珍珠纤维混纺化纤织物纱，线圈长度为240mm/100针。

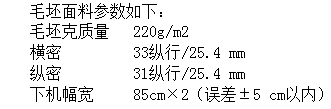

　　2.9工艺参数
　　纺纱线张力取5.0-6.9cN(一般纺纱线为4.0-5.5cN)，若花型复杂，取6.05cN左右为佳。

　　2.10关键技术
　　2.10.1提花轮的安装：
　　顺时针安装花盘钢米，严格按花型意匠图进行成圈钢米排列，分清提花轮顺序，做好标识，预防料面错花。
　　2.10.2.上下织针成圈方式：
　　在设备调试过程中，按花型设计要求，根据每路用纱量不同，采纳同步成圈方式。
　　2.10.3.给纱方式：
　　给纱方式分为消极式和积极式两种，为提高织物的纹路清楚度和强力等外观和内在质量，一般采纳积极式给纱方式。但运用此种给纱方式，布料出现横档、破洞，且易断纱，因此将给纱方式调整为半消极式给纱。由于花型编织花盘钢米选针不规则，使用的功能性纺纱线强力低，需合理减少输纱盘、输纱器缠绕圈数，以幸免因提花轮不规则出针、每路用纱量不同所造成的布料横档。对氨纶导轮的位置也做了合理调整，以解决本色棉布易出现破洞、横档等质量问题。此外，在织造过程中混纺化纤织物纺纱线和氨纶同时进纱，有效预防布料出现横档。
　　2.10.4.纺纱线张力：
　　针对纺纱线本身较纯棉花纱线线硬的特性，合理调节纺纱线张力，幸免下机后布料手感发硬。
　　3.染整工艺
　　以整理14.8tex宝石蓝针织物布料为例，经多次工艺试验，优选出主要工艺和技术措施。
　　3.1工艺流程
　　前处理精练→洗水→染芦荟纤维、珍珠纤维及Viloft®纤维→清洗→酸洗→皂洗→洗水→脱水柔软→拉幅烘干→起绒后整理→拉幅定形后整理。

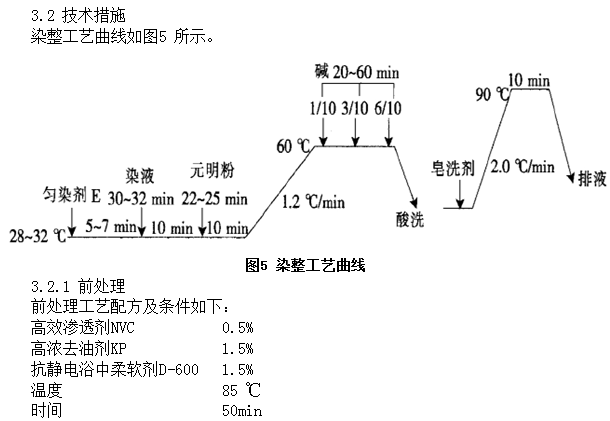

　　3.2.2热水洗
　　热水洗温度为60℃，时间为20min。
　　3.2.3上色
　　染芦荟纤维、珍珠纤维、Viloft®纤维工艺配方及条件如下：
　　日本艳蓝CF-R　0.36%
　　日本蓝CF-G　 1.80%
　　助剂E　　　　 1.50%
　　元明粉　　　　 40g/L
　　碱　　　　　　 15g/L
　　3.2.4中和
　　中和HAc用量为0.5g/L。
　　3.2.5皂洗
　　皂洗剂剂用量为0.5g/L。
　　3.2.6脱水柔软
　　G-284(日本)脱水柔软剂用量为5g/L。
　　3.2.7起绒
　　使用36辊起绒机拉毛。
　　3.3关键技术
　　3.3.1前处理工艺
　　前处理工艺采纳高浓去油剂煮炼，既能充分去除织物上的油迹及沾污杂质等，还可幸免损伤植物纤维、海贝纤维的营养保健等特别功能；精练处理后，提高了上色鲜艳度。
　　3.3.2上色设备的调整
　　减小上色设备喷嘴压力，合理调节转速，幸免布料形成毛羽；同时使用抗静电浴中柔软剂，能够给予纤维和机械良好的润滑性，有效预防织物在整理过程中形成的擦伤、伤痕及毛羽；幸免印浆堵网造成渗漏。
　　3.3.3上色工艺条件
　　采纳高水洗高耐日完牢度环保染料，低浴比、低减量上色。耐洗染色坚牢度和耐完牢度均可达到4级以上，幸免晾晒可能造成的褪色现象，使服装鲜亮，经久耐洗。
　　3.3.4柔软后整理工艺
　　柔软后整理时，采纳亲水性柔软剂，其透气性、吸湿速干效果均能达到国外先进国家吸湿速干标准要求，从而能够充分发挥出芦荟纤维、珍珠纤维的保健功能。
　　3.3.5拉幅烘干
　　采纳拉幅烘干，幸免因起绒可能造成的尺寸小、以及再次拉幅加大撑板可能造成的成衣缩水问题。
　　3.3.6起绒设备的选择
　　采纳意大利36辊起绒机，使整理后的本色棉布绒毛均匀，并且短而密；增加了特别的服饰效果。
　　4.产品性能测试
　　4.1功能性指标测试

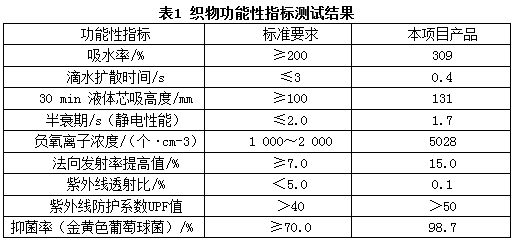

　　对生物基多组分纤维功能性提花针织物物经层压后整理后的功能性进行测试，测试标准包含：GB/T21655.1-2008《面料品吸湿速干性的评定第1部分：单项组合试验法》、GB/T12703.1-2008《面料品静电性能的评价第1部分：静电压半衰期》、FZ/T64010-2000《远红外布料品》、GB/T18830-2009《面料品遮光性能的评定》、GB/T20944.3-2008《布料品抑菌性能的评价第3部分：振荡法》等，检测结果见表1。

　　一般布料品的负氧离子浓度为1000-3000个/cm3,而负氧离子浓度达到5000个/cm3以上时，就能起到增强人体免疫力和抑菌力的作用。由表1可知，本项目产品的负氧离子发射浓度为5028个/cm3，大大高于一般布料品，负离子效果显著。此外，该产品的吸水性、抗静电性、远红外辐射功能、遮光功能、抑菌性能等，均能达到标准要求。
　　4.2氨基酸含量测试

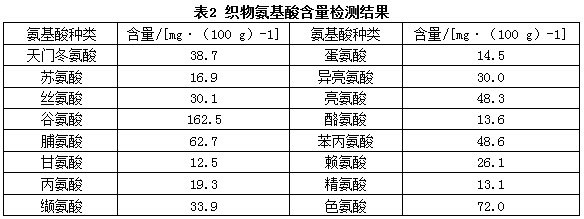

　　按GB/T5009.124-2003《吃品中氨基酸的测定》标准对生物基多组分纤维功能性提花针织物物氨基酸含量进行检测，结果见表2.

　　由表2可知，产品中含有蛋氨酸、色氨酸、赖氨酸、亮氨酸、异亮氨酸、苏氨酸、缬氨酸和苯丙氨酸8种不能在人体合成、只能从外界猎取的人体必需的氨基酸。这些有效氨基酸成分的存在，对人体健康具有营养保健的作用。
　　5.结束语
　　通过探讨生物基改性纤维Sorona®功能舒适性针织物物的织造工艺，解决混纺化纤织物织物结构单一、功能性不足等问题。通过大量研究试验，开发出具有抑菌抑菌、营养肌肤、遮光等保健功能的新型生态面料品。产品填补了市场空白，拓宽了新型纤维的应用范围，符合当今社会对面料品舒适性、功能性、环保性的要求，具有广阔的市场前景。

免责声明：

免责声明：本站发布的有些文章部分文字、图片、音频、视频来源于互联网，并不代表本网站观点，其版权归原作者所有。如果您发现本网转载信息侵害了您的权益，如有侵权，请联系我们，我们会尽快更改或删除。
