MDY—400型液压棉花打包机 液压系统

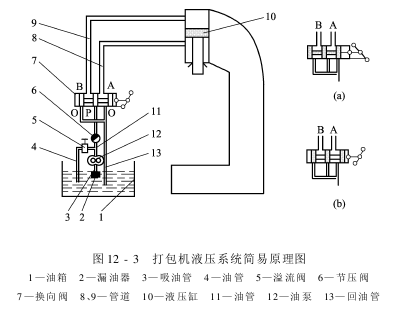

    液压系统由液压站、液压油缸、油管等组成,如图12-3所示。
    电动机带动油泵旋转,将油液从油箱1经漏油器2和吸油管通过泵12压至回油管,再经节压阀6到换向阀7,节压阀如图12-3(b)位置,压力油从B口由管道进入液压缸10上腔,推动活塞将压杆头下压。液压缸下腔油液从管道经A口液压换向阀由O口返回油箱。溢流阀用于调节工作油压力,节压阀操纵压头升降速度,换向阀用于改变压杆头休闲方向。处于图12-3(a)位置时,肯定压力的油则进入油缸下腔,压头抬起。处于图12-3(b)位置时,油缸上下腔均不能进油,压杆静止。
    液压传动系统主要组成部分及其作用:

    (1)动力元件:液压泵的作用是将机械能转换为油液压力能的能量转换装置。
    (2)执行元件:油缸和油电动机。它的作用是油液压力能转换机械能的能量转换装置。
    (3)操纵元件:各类操纵阀。为满足传动性能的需要,操纵元件在系统内调节液流的压力、流量和方向等。
